CTI ESM-2 voor regelaar met eindschakelaar (S) Envelop

CTI ESM-2 voor regelaar met eindschakelaar (S) Envelop


Zowel voor borstel als Brushless motoren automatische afslag!

NIEUW van CTI
zie details!



€ 19.00


Op voorraad

Artikelcode: ESM-2

CTI ESM-2 voor regelaar met eindschakelaar (S)  Envelop


  • Productinformatie

Deze ESM-2 module komt tussen regelaar en ontvanger.
De stuurdraden komen aan de eindschakelaars (reedcontacten of microswitsches)
Zo gauw de eindschakelaar bediend wordt, gaat de regelaar puls op 1500ms en dat is stop/neutraal.
Nu kan de regelaar alleen nog de andere kant op.
Tussen de eindstanden kun je naar believen voor- of achteruit totdat weer een eindschakelaar bediend wordt.

Uw grote voordeel;
-Dit kan met borstel of Bruschless motoren.
-Er gaan alleen maar stuurstroompjes van een paar mA over de eindschakelaars. Dus zeer kleine reedcontacten zijn mogelijk!

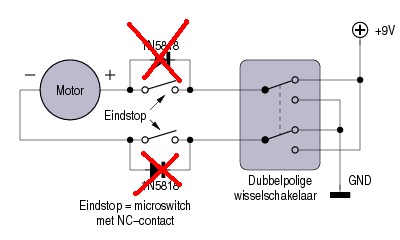

-De bekende diodes komen te vervallen.








Mit Hilfe des ESM-2 können ALLE im Modellbau üblichen Motoren mit Endschaltern versehen werden.
Also auch Brushless-Motoren die mit der gängigen Schalter/Dioden-Lösung nicht funktionieren.
Die Endschalter werden nicht wie üblich mit Dioden in den Motor-Stromkreis geschaltet sondern an 2 Steuereingänge des ESM-2.
Dies hat den Vorteil das die Schalter nicht den gesamten Motorstrom verkraften müssen.
Die Schalter schalten lastfrei nach Minus.
Zudem erspart man sich die Dioden.
Das ESM-2 wird einfach zwischen Empfänger und Regler gesteckt.
Der Empfänger-Puls wird eins zu eins durchgeschaltet.
Wird aber die blaue Steuerleitung 1 auf Minus geschaltet, dann wird der Empfänger-Puls auf
maximal 1,5 ms begrenzt.
Wird die blaue Steuerleitung 2 auf Minus geschaltet, dann wird der Empfänger-Puls auf
minimal 1,5 ms verlängert.
Somit kann der Motor an den Endschaltern nur noch in die entgegengesetzte Richtung angesteuert werden.
Maße: 20x8x3mm
