CTI Motorregelaar MS2  ompoolmodul  Envelop


  • Productinformatie

Handleiding Motorschakelaar CTI  MS2

De MS2 motorschakelaar wordt gebruikt om elektromotoren om te polen.
Dit houdt in dat u met de MS2 motoren vooruit/stop en achteruit kunt zetten.

De spanningsverzorging voor de MOTOR wordt aan de RODE + en de ZWARTE – aangesloten.
Deze spanning kan zijn van 3,5V tot 15Volt. Alle type cellen en loodaccu.

De MOTOR zelf wordt aan beide gele draden aangesloten.

De blauwe draden zijn de stuursignalen minschakelend.
Dit wil zeggen: als je stuurleiding 1 op de min houdt de motor  vooruit draait.
                      als je stuurleiding 2 op de min houdt de motor achteruit draait.
                      als je de stuurleidingen beide op min of beide los hebt, de motor stilstaat.

Als voorbeeld kun je deze heel goed bedienen met een PS4aT op 1 servo kanaal.
Het kan natuurlijk ook met elke andere minschakelende multischakelaar.

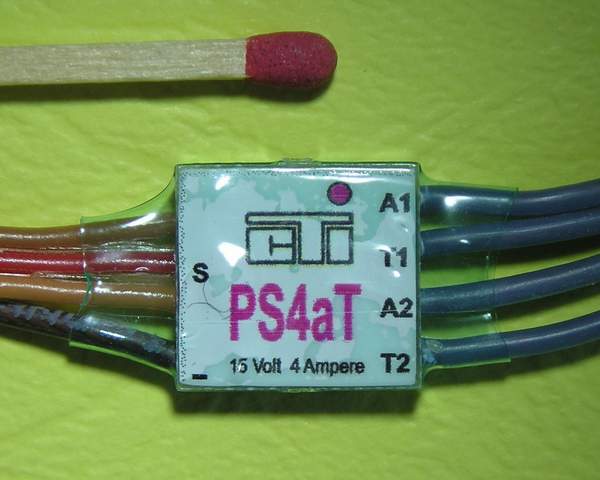

Met de Puls/TIP uitgangen van een PS4aT kun je de motorschakelaar MS2 bedienen.
Je houdt dan ook nog 2 andere memorykanalen over om nog iets anders schakelen.

Als voorbeeld kan deze opstelling goed gebruikt worden om kranen en boegschroeven of lieren aan te sturen.
Als je met eindschakelaars of reedkontakten werkt kunnen deze ook de MS2 aansturen.

Technische gegevens:
Maximale spanning : 15V
Maximale duurstroom:  4Amp
Kortstondige stroom <1sec 12Amp
RDSON : 0,07 Ohm
0,5mm2 siliconenkabel voor aansluitingen motor en accu.
Maten 15x12x4,5mm

Aansluitschema:
