CTI PS4bb mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop

CTI PS4bb mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop


Knipper -alarm modul

KNIPPERLICHT modul voor direct aan stuurservo kanaal!
Inclusief bochtenverlichting.



€ 19.95


Op voorraad

Artikelcode: PS4bb

CTI PS4bb mini MULTI-SWITCH  4-kanaals -4Amp op 1CH  Envelop


  • Productinformatie

Gebruikershandleiding  PS4bb


De reden:
Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen om storingen te voorkomen.
Net als bij een auto, het zogenaamde massapunt!  "De minpool"
De zwarte negatieve batterij kabel is in de nieuwe versie vanaf de print niet meer naar buiten gebracht omdat het niet nodig is tot 3 ampère.
Zeer zelden worden grotere stromingen vereist, als u dat toch wilt, kunt u dat doen door het etiket te verwijderen en een kabel vastsolderen aan het pre-vertind pad onderaan.
Wilt u echt hogere stromen schakelen, gebruik dan een (auto)relais. De schakelstroom is dan maar +/- 30-60mA

Schakelmodul voor 4 In/Uit-Functies, 2 daar van zijn als knipperlicht uitgevoerd.

4 keer 4 Ampere met "één" Servo RC-Kanaal schakelen !
Met een moduul dat kleiner als een eurocent is!!!

Het is niet alleen dat er de kleinste 8-Bit-Controller van de wereld is ingebouwd!!
Het is vermoedelijk ook nog eens het kleinste Multi-processorsystem  van de wereld!
In de PS4bb  zitten namelijk maar liefst 2 x PIC10-Processoren !
Hierdoor worden de gegeven commando’s verdeeld en zorgen zodoende voor een zeer snelle verwerking en flexibiliteit van de mogelijke schakelingen.

De vier schakeluitgangen kunnen op de volgende wijze in- of uitgeschakeld worden:
We nemen als voorbeeld “de stick”.  Maar dit kan ook een schakelaar op de zender zijn.


Ook is een koppeling op het stuurservokanaal mogelijk met een Y-kabel met ristrictie dat het stuursignaal minder dan 0,6sec duurt
Met koppeling is het beter om A1 en A2 niet te gebruiken of voor iets anders!

Stick kort naar links minder dan 0,6sec  = knippersignaaluitgang  B1 start of stopt
Stick kort naar rechts minder dan dan 0,6sec = knippersignaaluitgang  B2 start of stopt
Stick lang naar links meer dan 0,6sec = Uitgang A1 gaat aan of uit (bochtverlichting)
Stick lang naar rechts meer dan 0,6sec = Uitgang A2 gaat aan of uit (bochtverlichting)

Bij de start van een richtingaanwijzer start ook tegelijkertijd  de bochten verlichting (afbuiglicht).
Wanneer de richtingaanwijzer wordt uitgeschakeld, dimt het bochtenlicht in ongeveer 2,5 seconden uit.

U kunt ook beide knipperlichten tegelijkertijd inschakelen en heeft u dus ook Alarmverlichting.

De knipperfrequentie is op 320 ms in en 320 ms uit geprogrammeerd

In de zender zijn geen veranderingen nodig als je met de Stick schakelt.
Anderzijds kan men een 3 standen (moment) schakelaar op een vrij servokanaal in de zender monteren.
Men kan ook beide B uitgangen tegelijk schakelen zodat men alarmlichten heeft.
Op de corresponderende uitgang van de Ontvanger wordt dan de miniswitch aangesloten.

Technische Gegevens:

De Mosfet-Transistoren zijn voor duurstromen van maximaal 4 Ampere beveiligd en uitgevoerd.
Zij kunnen echter voor een korte tijd piekstromen verdragen tot wel 26 Ampere.
Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.
Dat heeft tot gevolg dat met een duurstroom van 4 Ampere  er een warmteverlies ontstaat van een
halve (1/2) Watt!

Let Op:

  • Plaats in de Min-leiding een zekering van +/- 4Ampere om alle elektronica te beschermen!
  • Bij zend- en ontvangststoringen van diverse aard of bij een mogelijk defect aan het moduul,
     kan het zijn dat er een uitgang onbedoeld wordt in- of uitgeschakeld.
     Houd er rekening mee dat er dan schade aan uw apparatuur kan optreden.

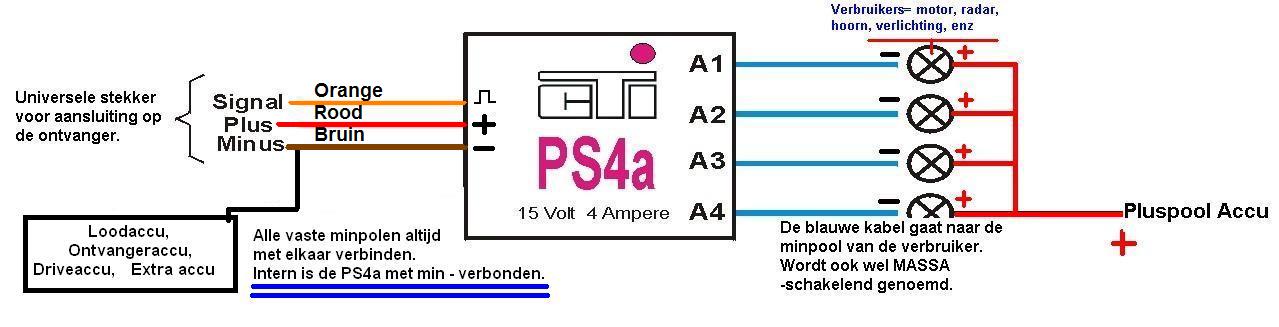

AANSLUITSCHEMA: Hetzelfde als de PS4a
