CTI THOR 15Li Vaar-Rijregelaar 16A vooruit/stop/achteruit

Envelop 2-3 LiPo cellen

CTI THOR 15Li  Vaar-Rijregelaar 16A vooruit/stop/achteruit
CTI THOR 15Li  Vaar-Rijregelaar 16A vooruit/stop/achteruit
CTI THOR 15Li  Vaar-Rijregelaar 16A vooruit/stop/achteruit
CTI THOR 15Li  Vaar-Rijregelaar 16A vooruit/stop/achteruit
CTI THOR 15Li  Vaar-Rijregelaar 16A vooruit/stop/achteruit
22.95 *Prijzen zijn inclusief btw
Fabrikant CTI Modellbau
ArtikelcodeTHOR15Li
200000019947
0 ster(ren) met 0 review(s) Schrijf een review
NU OOK VOOR 2-3 LiPo Cellen
Met vermogensbeperking bij onderspanning.
Breedte: 24mm, lengte: 20mm, dikte: 7mm
Gewicht met Kabel: 14g
Duurstroom: 16 Ampere
LEVERTIJD 2-7 werkdagen In backorder bestellen!

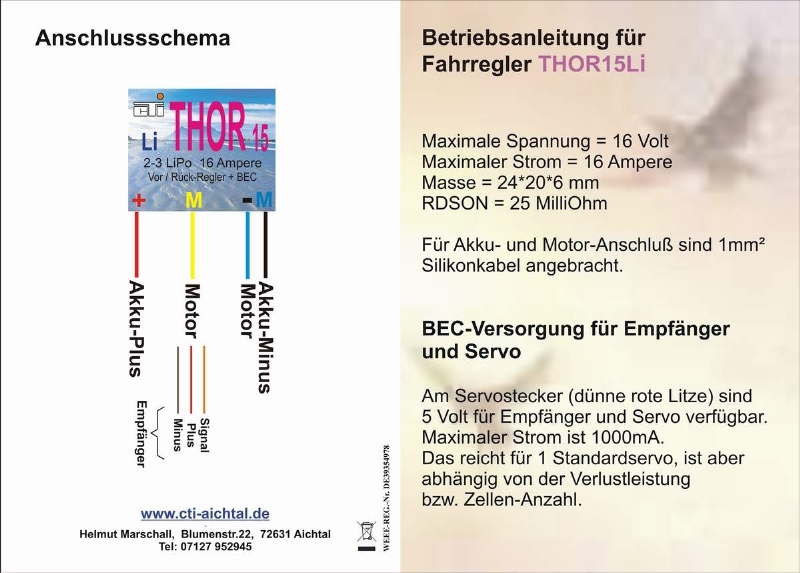

HANDLEIDING VOOR THOR15Li  16A (S) S= Zelflerend!

Maximale Spanning is 16 Volt. RDSON is  25 MilliOhm.
Maximale Duurstroom is 16 Ampere. Kortstondige Stroom <1sec tot wel  50 Ampere.

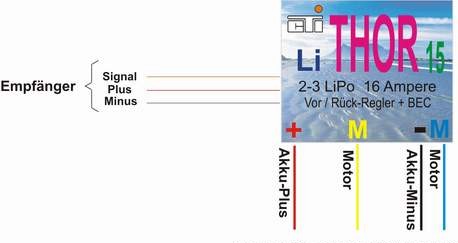

Voor Accu- en Motor- Aansluiting zijn 1qmm-Siliconenkabel aangebracht.
Afmetingen: 24*20*6 mm , Gewicht +/-  19 gr

BEC-Verzorging voor Ontvanger en Servo’s

De 5 Volt voor Ontvanger en Servo’s is dan aan de Servostekker aanwezig (dunne rode draad). Maximale Stroom is 1000mA (goed voor 1-2 Servos, maar is afhankelijk van het cellen aantal).
Deze spanning is kortsluitvast en temperatuur gezekerd.
LET OP: Bij overtemperatuur schakelt automatisch de voedingsspanning naar de ontvanger af en is dus stroomloos. (gevaar voor ongeval)!  Dus graag bij twijfel uitvoerig testen met belaste servo’s. (Hiervoor zou men elastieken aan de servo’s kunnen doen voor simulatie)

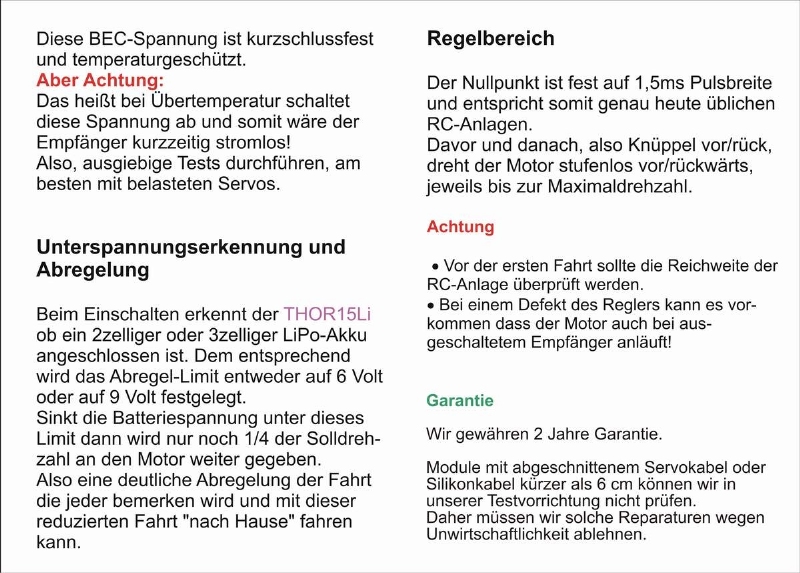

Regelbereik  (S-versie) & Standaardversie

De Regelaar met een grote “S“ erop is „zelflerend“ Dat wil zeggen, de regelaar herkend zelf bij het inschakelen van de zender de momentele middenstand van de proportionele regelkanaal waarop deze is aangesloten en ziet deze als NUL-instelling ongeacht hoe de trim staat! Het kan dus zo zijn als men de stick helemaal onderin heeft, de motor alleen voouit draait. Men kan de stick tenslotte alleen naar boven doen. Andersom kan ook het geval zijn. Voordeel men heeft de hele regelweg voor een beweging. Je kunt dus ook kiezen voor 25% achteruit en 75% vooruit. De Standaard versie heeft vast ingesteld 1,5ms als middenstand. Exclusief trims.

Gebruik bij 2 of 3 LiPo cellen!

De regelaar herkend zelf het aantal cellen. Daarmee wordt meteen de onderste spanningsgrens aangenomen.
Bij 2 cellen is dit 6V en bij 3 cellen is dit 9Volt. Wordt deze spannig bereikt zal de regelaar automatisch afregelen op max 1/4 deel van het regelaarvermogen.
Een signaal wat goed merkbaar is, zodat men toch nog veilig thuis kan komen.

In/Uit-Schakelen van de Regelaar!

Als de Ontvanger is uitgeschakeld zal de regelaar geen stroom meer aan de motor leveren en zal deze zeker stil gaan staan. In deze toestand werkt de regelaar echter nog steeds omdat deze meestal ook op een externe bron aangesloten zit. Hij gebruikt echter dan maar een paar milliAmpére.

UITSCHAKELEN VAN DE REGELAAR ALS ER GEEN ONTVANGERACCU WORDT GEBRUIKT:
De dunne rode kabel (middelste) vanuit de regelaar (servokabel) NIET onderbreken men gebruikt dan de BEC van de regelaar /of er een schakelaar tussen monteren.

UITSCHAKELEN VAN DE REGELAAR ALS ER WEL EEN ONTVANGERACCU WORDT GEBRUIKT:
De dunne rode kabel (middelste) onderbreken of uit de stekker halen door het kunststoflipje van de stekker iets op te tillen.   Schakelaar dan in de ontvangeraccukabel inbouwen.

LET OP:
  • ALTIJD  een zekering (zweef) ter waarde van het maximum van de regelaar plaatsen in de min- of plusleiding, of in een van de motordraden!
  • Voor de eerste in gebruikname is het beter de reikwijdte te testen van de RC apparatuur omdat de regelaar zeer steile schakelflanken heeft!
  • Bij een defecte regelaar kan het voorkomen dat bij uitgeschakelde ontvanger toch de motor gaat draaien.
