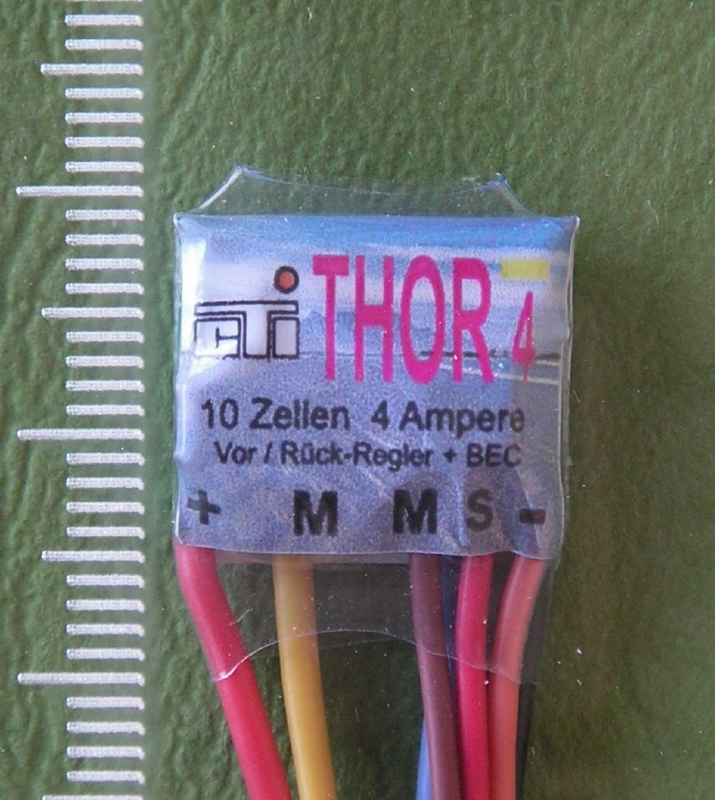

CTI THOR 4 Vaar-Rijregelaar 4A vooruit/stop/achteruit

Envelop

CTI THOR 4  Vaar-Rijregelaar 4A vooruit/stop/achteruit
CTI THOR 4  Vaar-Rijregelaar 4A vooruit/stop/achteruit
CTI THOR 4  Vaar-Rijregelaar 4A vooruit/stop/achteruit
CTI THOR 4  Vaar-Rijregelaar 4A vooruit/stop/achteruit
CTI THOR 4  Vaar-Rijregelaar 4A vooruit/stop/achteruit
19.95 *Prijzen zijn inclusief btw
Fabrikant CTI Modellbau
ArtikelcodeTHOR4
200000009949
0 ster(ren) met 0 review(s) Schrijf een review
Op voorraad
Normale uitvoering!
Werkspanning; 4,5-15V

De ideale MICRO Regelaar voor mini -micro Scale Modellen met kleine E-Motoren
en Standaardmotoren tot 380. Low drop spanningsregelaar!
En zeker ook langzaamdraaiers zoals van Graupner , Johnson , Robbe
Voor 4-10 Cellen en ook 6-12 V Loodaccu (gel).
Breedte: 15mm, lengte: 12mm, dikte: 4,5mm
Gewicht met Kabel: 6g
Duurstroom: 4 Ampere
Kortstondig: 12 Ampere (1sec)
BEC  1000mA-  2 servo's
RDSon: 0,07 Ohm
Servokabel/Stekker: Graupner/JR/UNI
Nederlandse handleiding is erbij!

Perfecte kleine regelaars voor trucks, functieboten, of mini toepassingen!
In diverse uitvoeringen leverbaar!

Normaal=        zoals nagenoeg alle regelaars,
EXTRA =        Zelflerende uitvoering:
               Nulstand regelaar wordt vastgelegd bij inschakelen zender.
               Staat de stick niet juist (bijv half gas) is dit toch de nulstand.
               Voordeel: Veiligheid, Regelaar staat altijd neutraal.

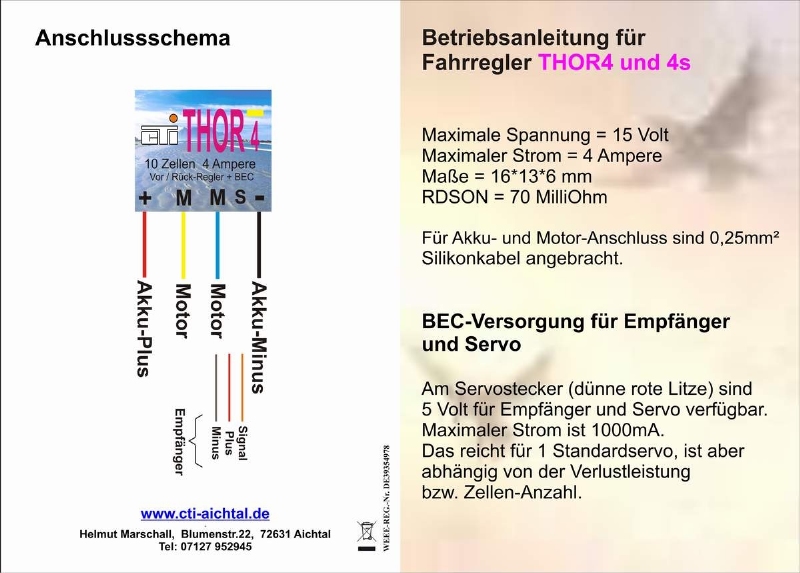

HANDLEIDING VOOR DE MOTORREGELAAR THOR4

Maximale Spanning is 15 Volt. RDSON is  0,07 Ohm.
Maximale Duurstroom is 4 Ampere. Kortstondige Stroom (minder dan 1 sec) tot wel 12 Ampere.
Voor Accu- en Motor- Aansluiting zijn 0,5qmm-Siliconenkabel aangebracht.
Afmetingen: 15*12*4,5 mm , Gewicht +/-  6 gr met kabels

BEC-Verzorging voor Ontvanger en Servo’s

De 5 Volt voor Ontvanger en Servo’s is dan aan de Servostekker aanwezig (dunne rode draad). Maximale Stroom is 1000mA (goed voor 2 Servos, maar is afhankelijk van het cellen aantal).
Deze spanning is kortsluitvast en temperatuur gezekerd.
LET OP: Bij overtemperatuur schakelt automatisch de voedingsspanning naar de ontvanger af en is dus stroomloos. (gevaar voor ongeval)!
Dus graag bij twijfel uitvoerig testen met belaste servo’s. (Hiervoor zou men elastieken aan de servo’s kunnen doen voor simulatie)

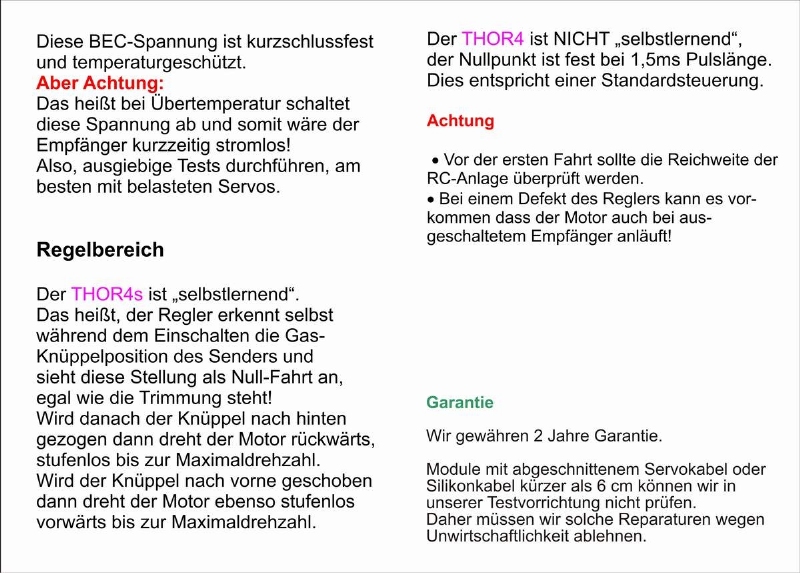

Regelbereik

De Regelaar met een grote “S“ erop is „zelflerend“ Dat wil zeggen,
De regelaar herkend zelf bij het inschakelen van de zender de momentele middenstand van de proportionele regelkanaal waarop deze is aangesloten en ziet deze als NUL-instelling ongeacht hoe de trim staat!
Wordt daarna met de knuppel, (knop,schuifregelaar) naar achteren (links) zal de motor achteruit gaan draaien, knuppel naar voren vanuit de middenstand geeft een voorwaartse draaiing.
VOOR-en ACHTERUIT tot aan vollast

In/Uit-Schakelen van de Regelaar!

Als de Ontvanger is uitgeschakeld zal de regelaar geen stroom meer aan de motor leveren en zal deze zeker stil gaan staan.
In deze toestand werkt de regelaar echter nog steed omdat deze meestal ook op een externe bron aangesloten zit.
Hij gebruikt echter dan maar een paar milliAmpére.

UITSCHAKELEN VAN DE REGELAAR ALS ER GEEN ONTVANGERACCU WORDT GEBRUIKT:
De dunne rode kabel (middelste) vanuit de regelaar (servokabel) onderbreken en/of een schakelaar er tussen monteren.

UITSCHAKELEN VAN DE REGELAAR ALS ER WEL EEN ONTVANGERACCU WORDT GEBRUIKT:
De dunne rode kabel (middelste) onderbreken of uit de stekker halen door het kunststoflipje van de stekker iets op te tillen.
Schakelaar dan in de ontvangeraccukabel inbouwen.

LET OP:

Voor de eerste in gebruikname is het beter de reikwijdte te testen van de RC apparatuur omdat de regelaar zeer steile schakelflanken heeft!
Bij een defecte regelaar kan het voorkomen dat bij uitgeschakelde ontvanger toch de motor gaat draaien.
Gebruik een zekering in + of – draad van de accu met de +/-  waarde van de duurstroom 4A ter bescherming van de elektronica!
