ServoNaut AMO Trailer aanhanger licht-servo modul

Die AMO bietet jetzt bis zu 4 Servo-Ausgänge. Mit dem Sender AIR-U auch universell an Anlagen anderer Hersteller verwendbar.

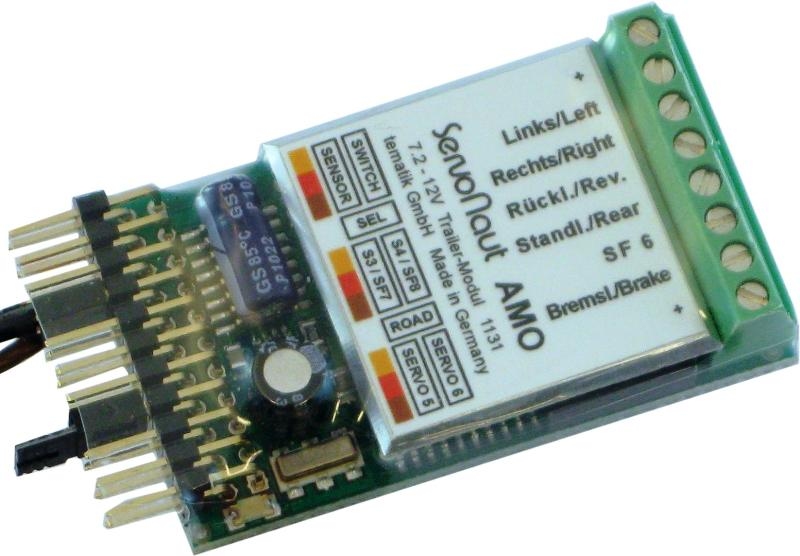

Anhängerelektronik AMO

Die Anhängerelektronik AMO wurde als Ergänzung zu den Servonaut Multifunktionsbausteinen entwickelt, ist aber auch an den meisten anderen Anlagen verwendbar. Sie ermöglicht den realistischen Betrieb eines Anhängers oder Aufliegers mit seiner Beleuchtung und bietet als Besonderheit bis zu vier nutzbare Servoausgänge z.B. für den Betrieb einer Aufliegerstütze, einer Lenkung oder von Hydraulikfunktionen.

Die Servonaut-Multifunktionsbausteine der Serien K und M sind für diese Anhängerelektronik schon fertig vorbereitet. Der Anschluss ist deshalb sehr einfach: Auf der Seite der Zugmaschine wird lediglich eine kleine Platine mit nur einem Standard-Servokabel mit dem Servonaut-Modul in der Zugmaschine verbunden. Eine 3mm-IR-Sendediode mit besonders breitem Abstrahlwinkel überträgt die Daten zum Hänger oder Auflieger. Das verwendete Verfahren ist störsicher und schaltet auch bei kurzer Unterbrechung der Verbindung die Beleuchtung nicht gleich ab, um so ein Flackern zu vermeiden. Eine kleine Kontroll-LED erleichtert die optimale Ausrichtung von IR-Sender und Empfänger.

Steuert Fahrlicht, Bremslicht, Blinker und Seitenlicht identisch zur Zugmaschine

AMO an Servonaut K15T/K30T/K60T

Die Beleuchtungsausgänge 1 bis 6 eines Servonaut-K stehen auch an der AMO zur Verfügung. Sie werden als Besonderheit entsprechend der Einstellung in der Zugmaschine ebenfalls gedimmt. Die ersten zwei Servoausgänge kopieren in Ihrer Funktion exakt die Sonderfunktionsausgänge 7 und 8 des Servonaut, d.h. die beiden Endstellungen der Servos sind am Modell über den Bordcomputer trimmbar. Für die Betätigung einer motorbetriebenen Stütze kann z.B. ein MFR Mini-Fahrtregler am Servoausgang der AMO betrieben werden. Die Stütze ist dann über einen Schalter jederzeit auch manuell zu betätigen.

Zwei Servoausgänge für Sonderfunktion 7 und 8 eines Servonaut K15/30/60

Die fünf Beleuchtungsausgänge des Servonaut M20+ für die hinteren Lampen stehen auch an der AMO zur Verfügung.

Sie werden als Besonderheit entsprechend der Einstellung in der Zugmaschine ebenfalls gedimmt,

d.h. je nach Einstellung Einzel oder Kombi auch am Anhänger in zwei Helligkeiten geschaltet.

Auch ein Servoausgang für eine Aufliegerstütze kann betätigt werden.

Der zweite Servoausgang und der Schaltausgang 6 der AMO werden von der M-Serie nicht bedient.

Ein Servoausgang für die Sonderfunktion eines Servonaut M12T/M20T/M20+

In Verbindung mit dem AIR4 Sender zusätzlich zwei Servo-Proportionalkanäle

In Verbindung mit dem AIR-U Sender universell verwendbar

Vorbereitet für Road-Train Betrieb: Auch mehrere Anhänger hintereinander sind ansteuerbar

AMO an Servonaut E20/T20/M212 und Anlagen anderer Anbieter

Met de IR-zender AIR-U kan het AMO modul universeel ingezet worden voor alle systemen. Vooropgesteld dat in de trekker een multiswitch zit die met massa - min schakelende uitgangen werkt. Ook de combinaties van E20/T20/S20/M212/M220 met minilichtset ML4 kunnen gebruik maken van de AIR-U en een AMO uitgebreid worden. Mit dem IR-Sender AIR-U kann die AMO universell eingesetzt werden. Voraussetzung ist in der Zugmaschine lediglich eine Anlage bzw. ein Multiswitch mit nach Masse schaltenden Ausgängen. Auch die Kombinationen aus E20/T20/S20/M212/M220 mit Mini-Lichtanlage ML4 können mit dem Sender AIR-U und einer AMO erweitert werden.

Voll kompatibel zur AET-1. Auch gemischter Betrieb mit alten Anlagen möglich

Passende IR Sender

Trekkerzijdig zijn er twee IR-zenders om uit te kiezen: AIR4 De zender zendt een maximum van 6 schakelen signalen en twee extra Proportionele kanalen, zodat een totaal van drie of vier servo-uitgangen met de AMO kan worden gebruikt. Deze zender is alleen voor de Servonaut systemen K30T, K60T en M20+ toepasbaar. Het IR-modul AIR-U is echter voor universeel gebruik (zelfs voor de MFC-01 en de MFC-02) en zendt 6 schakelende signalen  en twee Proportionele kanalen. Auf der Seite der Zugmaschine stehen zwei IR-Sender zur Auswahl: Der Sender AIR4 überträgt maximal 6 Schaltsignale und zwei weitere Proportionalkanäle, so dass insgesamt drei bzw. vier Servoausgänge an der AMO genutzt werden können. Dieser Sender ist nur für die Servonaut-Anlagen K30T, K60T und M20+ einsetzbar. Der Sender AIR-U ist dagegen universell verwendbar (auch für MFC-01 und MFC-02) und überträgt 6 Schaltsignale und zwei Proportionalkanäle.

5V BEC für die Servos bereits integriert

Passende Königsbolzen

Für die IR-Empfangsdiode sind Königbolzen mit Halteklammer in den Größen passend für Wedico und Tamiya erhältlich.

Für Akkus von 7,2 bis 12 Volt

Nutzen Sie bitte auch unsere Online-Beratung und den Web-Shop.

Maße: 70 x 30 x 12mm
