ServoSteller MultiPoint (MP)

Typische toepassing:

Bedien 3 verschillende punten met één servo en slechts 2 minus schakelbesturingsingangen precies volgens de 3 potentiometers.

bijv. Hydraulische klep "omhoog" "stop" "omlaag"
bijv. Handmatige transmissie met 3 exacte posities
... enz ...

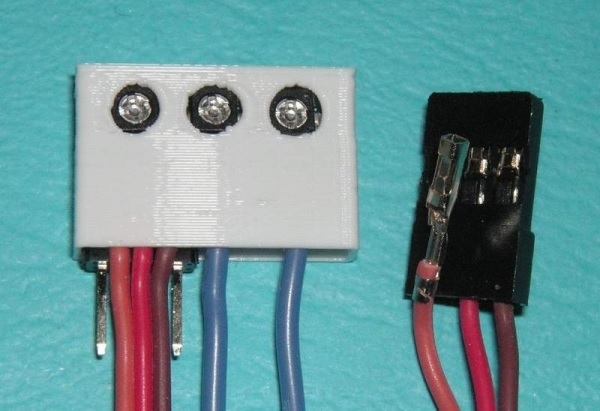

Bouw / uitvoering:

3 identieke PIC10F220, elk met 1 potentiometer en een minus schakelbesturingsingang, bevinden zich op een "ServoS MP" -kaart (de 3e negatieve schakelbesturingsingang wordt niet naar buiten geleid)

De module is verbonden met 0 volt en 5 volt via de servokabel.
Een extern signaal kan op de oranje draad worden ingevoerd.
De te bedienen servo wordt op de 3 pinnen aangesloten.

functie:

Een binnenkomend PWM-signaal wordt van niveau naar niveau doorgelust.
Als er geen signaal binnenkomt OF de besturingsingang min is, wordt er een PWM-signaal gegenereerd volgens uw eigen potentiometer.
Als een signaal op de servokabel extern wordt ingevoerd, heeft de 3e processor al een signaal en genereert het geen eigen signaal.
Dit bord met 3 potten is daarom ook trapsgewijs!

prioriteit:

Het signaal dat naar de servokabel of de bijbehorende potentiometer wordt gevoerd, heeft de laagste prioriteit.
Het middelste potniveau heeft gemiddelde prioriteit.
Het laatste poti-niveau heeft de hoogste prioriteit.

Hiervoor zijn op de zender geen wijzigingen nodig!

Afmetingen: 19 * 12 * 5 mm
