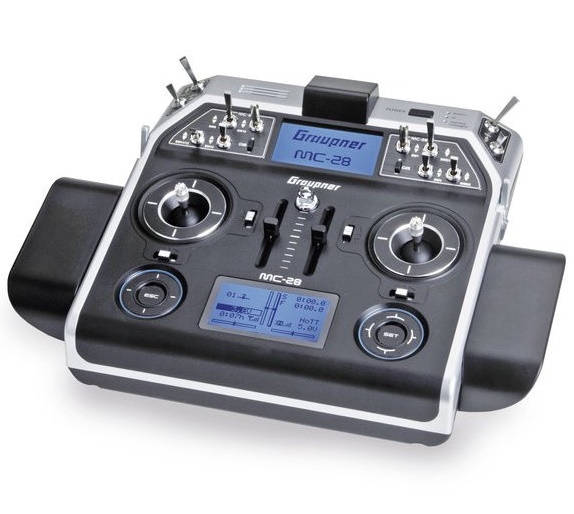

De Graupner afstandsbediening mc-28 HoTT De mc-28 is geschikt voor bijna alle modellen. 16 functies, kan 2 kanalen worden geherprogrammeerd om multichannel functies, zodat talrijke extra switching taken kunnen worden beheerst, 120 interne model geheugens, geïntegreerde telemetrie en voice-uitgang, en een snelle en betrouwbare bi-directionele transmissie van Graupner HoTT 2,4 GHz-technologie, maken het mc- 28 een echte allrounder.
8 schakelfaseprogramma's kunnen voor elk model en voornamen afzonderlijk worden aangepast, de schakeltijd kan afzonderlijk worden geprogrammeerd. Functiemodellen kunnen de fasen gebruiken om van functiegroep te wisselen. Bijv.bij een graafmachine in één fase worden de rijfuncties bestuurd door de sticks en na het wisselen van de sticks zijn de sticks beschikbaar voor de andere functies van de opbouw bijv Kraan , Afzetsysteem.
3 ringbegrenzers voor Voith-Schneider of Schottel aandrijvingen en dergelijke. De ringbegrenzer voorkomt dat de aandrijvingen met bepaalde stokposities worden overschreven om schade aan de VSP te voorkomen of om een homogene snelheid van de propeller in de Schottel-aandrijving te garanderen bij gebruik van onze Schottel-besturing 1762 in combinatie met een borstelloze motor.
Meerkanaals functie: twee van de klassieke multischakeldecoders of multi-propdecoders zijn in de software geïntegreerd om tot 16 extra functies of tot 8 extra servo's te schakelen. Alle beschikbare schakelaars of encoders kunnen worden gebruikt voor besturing en maximaal 4 extra schakelaars kunnen achteraf worden uitgerust met de juiste adapterkabels voor UVR-schakelaars 33000.16 / -17. Onze geluidsmodules 2386.F en 2386.S, de lichtmodule 2381, de Nautic-Expert schakelmodule 4159, 16-kanaals schakelmodule 3972 en de 4-kanaals proportionele module 3973 kunnen de meerkanalen aan.
De mc-28 afstandsbediening heeft een interne circulair gepolariseerde patch antenne met een zeer hoog bereik en betrouwbaarheid.

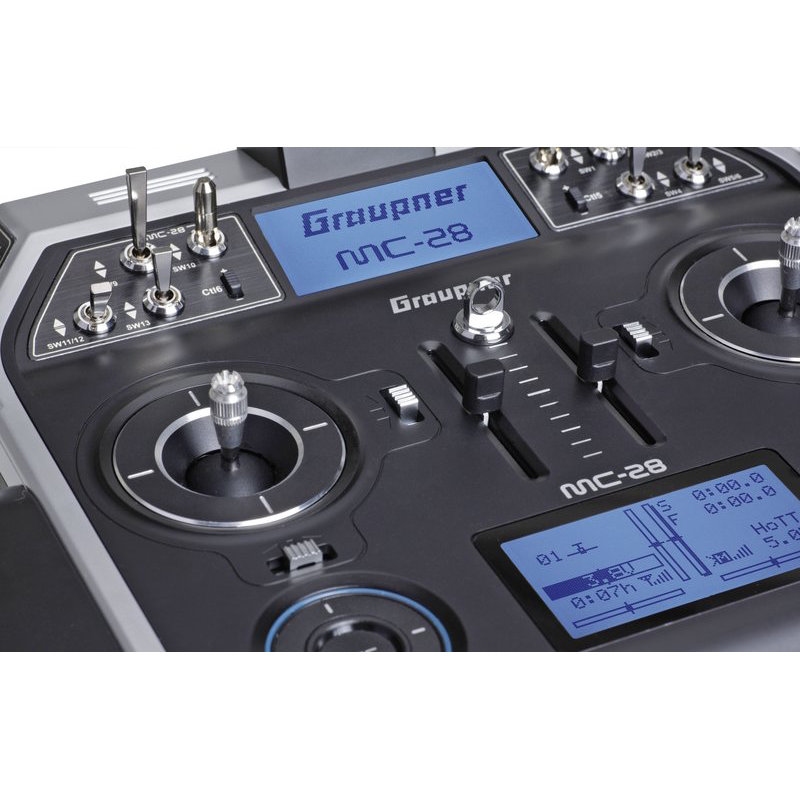

Twee grote, hoge contrast displays altijd en overal telemetrie data en parameters en maken snel en eenvoudig programmeren.
De schakelaars en knoppen van de afstandsbediening kan vrij worden toegewezen en dus individueel aangepast. Voor de programmering, de 12 mixer verkrijgbaar. 8 switching fase programma's met de aankondiging van de functie kan worden aangepast en de naam van elk model.
Dankzij de micro-SD-kaart en micro-USB-interface om gegevens telemetrie en model geheugen kan worden geïmporteerd en geëxporteerd. Zelfs upgrades van het computersysteem worden uitgevoerd als eenvoudig.
Ingebouwde Bluetooth v2.1 + EDR-module met 115.200 voor de toepassing Graupner HoTT Viewer voor Android ™ (Firmware> = 2,2) voor het weergeven telemetrie data op de telefoon en stembegeleiding via de mobiele telefoon.
De toespraak uitgang kan de uitgang getimed individueel aangepast.
De waarschuwingen kunnen worden gedefinieerd in de telefoon.
Bovendien kan een Bluetooth v2.1 + EDR headset rechtstreeks aangesloten worden zonder smartphone.
Funktionen und Innovationen:
- Integriertes Graupner HoTT 2.4GHz Übertragungssystem
- Sprachausgabe und Musikausgabe über den eingebauten Lautsprecher oder Kopfhörerausgang oder Bluetooth® v2.1+ EDR
- Aluminium Trimmräder
- Seitliche Aluminium Drehgeber

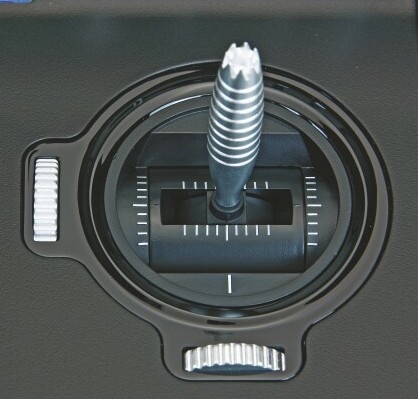

- Aluminium Knüppelkreuzteile für eine steife Knüppelmechanik mit geriffelten Knüppeln mit 3-Funktions-Knüppelschaltern
- Einfaches und extrem schnelles Binding mit modellspeicherabhängiger Telemetrie
- Reichweite Test- und Warnfunktion
- Unterspannungswarnung
- Extrem breiter Empfänger-Betriebsspannungsbereich von 3,6 V bis 8,4 V (Funktionsfähig bis 2,5 V)
- Failsafe, freie Kanalzuordnung (Channel Mapping), Mischfunktionen sowie sämtliche Servoeinstellungen einfach programmierbar
- Binden von beliebig vielen Empfängern zur Kanalerweiterung (max. 32 Kanäle)
- Bis zu 7 Servos können blockweise mit einer Servo-Zykluszeit von 10 ms gleichzeitig angesteuert werden (nur Digital-Servos!)
- Maximale Störunempfindlichkeit durch optimiertes Frequenzhopping und breiter Kanalspreizung
- Intelligente Datenübertragung mit Korrekturfunktion
- Extrem schnelles Rebinding auch bei maximaler Entfernung
- Telemetrieauswertung im Senderdisplay in Echtzeit
- Zusätzlich können die Telemetriedaten wahlweise auch mit der SMART-BOX angezeigt werden
- Über 200 Systeme gleichzeitig einsetzbar
- In der HoTT- Version bidirektionale Kommunikation zwischen Sender und Empfänger sowie schnellste Übertragungsraten von 10ms für extreme Reaktionen.
- Zusätzliche HoTT-Merkmale der mc-32:
- Superschnelle Reaktionszeit durch Verwendung des schnellen Hauptprozessors für die Datenübertragung
- Micro-SD Karte zum Speichern von Telemetriedaten und für weitere Funktionen
- Zukunftssicher durch Updatefähigkeit über USB-Schnittstelle oder Micro-SD Karte
- Der mitgelieferte LiIo-Akku verfügt über eine Kapazität von 6000 mAh, dadurch werden extreme Flugzeiten erreicht und die Ladevorgänge reduziert.
- Kabelloses Lehrer- Schülersystem oder wahlweise über Kabel an der DSC-Buchse
- Per Software umschaltbar Modulation. Damit schalten Sie per Tastendruck z. B. von Weatronic (EXT. PPM) auf HoTT um.
- Anschlüsse für Weatronic Modul.
- iFS und Weatronic nachrüstbar.
- 5 verschiedene Sprachen (Deutsch, Englisch, Französisch, Spanisch, später Italienisch) per Softwareupdate möglich. Verfügbarkeit der entsprechenden Sprache siehe Downloadbereich.
- 80 Modellspeicher und weitere Speichermöglichkeiten auf der µSD-Karte
- 8 Schalter/Taster , davon 2 3-Stufen-Schalter, 3 2-Stufen-Schalter, 2 Taster lang, 2 Sicherheitsschalter bereits eingebaut
- Taumelscheibenbegrenzung: Diese Funktion begrenzt den Kippwinkel der Taumelscheibe und verhindert im Heli-3D-Einsatz, dass bei gleichzeitig vollem Ausschlag von Roll und Nick die Mechanik anschlägt
- Digitale Trimmung mit Endlosrädchen aus Aluminium, flugphasenspezifisch oder global wirksam
- Nullung der Digitaltrimmung durch einfaches Drücken der Endlosrädchen
- Auto-Trimm-Funktion. Die aktuellen Steuerknüppelpositionen werden beim Trimmen von Flächen- oder Helimodellen auf Tastendruck in den Trimmspeicher abgelegt. (Modell »ausbalancieren«, Schalter betätigen und Knüppel loslassen. Die Korrektur wird beim Zurücknehmen der Steuerknüppel »weich« eingeblendet.)
- K1-Umschaltung Bremse/E-Motor: Durch die Erweiterung der Flugphasen-Programmierung kann diese Umschaltung auf einfachste Weise vorgenommen werden. Der Pilot entscheidet an welcher Steuerknüppelposition (vorne/hinten) der Motor abgeschaltet bzw. die Bremsklappen eingefahren sind.
- Maximal 16 proportionale Steuerfunktionen
- Vereinfachte Zuordnung von Bedienelementen wie Steuerknüppel, Extern Schalter, Proportional-Geber und Trimmhebel als Geberfunktionen
- Die Zukunftssicherheit ist durch ein updatebares schnelles 32-Bit Betriebssystem mit einem modernen Flashspeicher gegeben.
- Blau hintergrundbeleuchteter MULTI-DATA-GRAPHIK-LCD-Monitor mit deutlich verbesserter Lesbarkeit bei ungünstigen Lichtverhältnissen
- KOMFORT-MODE-SELECTOR zur einfachen Umschaltung des Betriebs-Mode 1 - 4 (z. B. Gas links/Gas rechts)
- 12 Mixer, frei programmierbar für Flächenmodell und Hubschrauber mit jeweils frei wählbaren Ein- und Ausgangsfunktionen, davon 4 Kurvenmixer in neuartiger 8-Punkt-Kurven-Technologie, einfach setz- und einstellbare Kurvenwerte für max. 8 Punkte für Gas, Pitch, Heck oder sonstige unlineare Stellwege. Der Rechner der CPU errechnet mit einem ausgeklügelten Polynom-Approximationsverfahren eine realgerundete ideale MPC (Multi-Point-Curve) Mixerkurve
- Verschieben der Kurvenmischer-Punkte sind mit dem Drehgeber in beiden Achsen möglich
- 8 Flugphasen-Programme können für jedes Modell individuell angepasst und mit Namen versehen werden, die Umschaltzeit ist getrennt programmierbar.
- SUPER-SERVO-Menü mit perfekter Übersicht aller Servo-Einstelldaten und einfacher Parameter-Korrektur für 4 Ebenen (Drehrichtung, Mittelstellung, beidseitig getrennter Servoweg und beidseitig getrennter Wegbegrenzung für 16 Servos mit insgesamt 96 Einstellmöglichkeiten)
- SUPER-DUAL-RATE, EXPO- und EXPO-/DUAL-RATE-Menü mit 36-möglichen Einstell-Varianten, für 3 Servofunktionen und 8 Flugphasen
- Praxisoptimierte Multi-Funktions-Menüs für Tragflächen- und Heli-Modelle. Die Eingabe der Anzahl von Querruder- und Wölbklappen-Servos programmiert automatisch alle erforderlichen Mixerfunktionen im Multifunktions-Flächen-Menü. Differential-Querruder-Mixer, Butterfly-Mixer, Dual-Flap-Mixer, Automatic-Gyro-Set-Funktion und weitere Spezialfunktionen
- Heli-Taumelscheiben-Mischer für 1-, 2-, 3-, oder 4-Punktanlenkung.
- Auswählbare Zykluszeit 10 ms, 20 ms, 30 ms oder 40 ms je nach Empfänger und Betriebsart
- Komfortables Uhren-Menü 8 Stoppuhren-System, Alarmtimer, Countdown-Timer, Rundenzähler usw. 2 Zeit- und 1 Runden-/Zeitwert gleichzeitig und großflächig darstellbar.
- Stoppuhr mit History: Zusätzlich zum Rundenzähler gibt es eine Zeit 1, die die Einschaltzeiten erfasst und eine Zeit 2, die EIN- und AUS-Schaltzeiten getrennt aufzeichnet
- Senderbetriebszeit-Timer wird durch den Batterieladevorgang des Senders automatisch auf Null gesetzt.
- Schalterzuordnung der Flugphasen-Schalter: Jetzt 6 Schalter, davon 2 mit Prioritätsfunktion. Die Bezeichnung jeder Schalterkombination ist frei wählbar. Dadurch ist die Anzahl der Flugphasen von der Anzahl der Flugphasenschalter unabhängig.
- Linearisierung Taumelscheiben-Servos: Elektronischer Ausgleich des nichtlinearen Weges von Taumelscheiben Drehservos.
- Leitwerkstyp normal, V-Leitwerk, Delta/Nurfl., 2 HR Sv 3+8 (damit stehen sofort 2 miteinander verknüpfte Höhenruder-Servos ohne Verwendung von freien Mischern/Kreuzmischern zur Verfügung)
- Klappenanzahl bis 4 QR/4 WK: Volle Unterstützung von 8 Flächenservos, jetzt auch ohne Verwendung von freien Mischern.
- Abschaltbare Flugphasen-Umschalt-Verzögerung: Für einzelne Kanäle ist flugphasenweise die Verzögerungszeit abschaltbar (z. B. für Motor-Aus bei Elektromodellen oder Head-Lock aktivieren/deaktivieren Heli).
- 16 Phasennamen:.
- Flächenmischer: Neu konzipiertes Multi-Klappen-Menü für einfachste Einstellungen von bis zu 8 Flächenservos flugphasenspezifisch auf übersichtliche Weise auch ohne Einsatz freier Mischer.
- Anzahl Flugphasen: (Fläche: 8, Heli: 7 + AR)
- Phasentrimmung
- Schaltbarer Snap-Flap Mischer HR->WK mit neuer Offsetfunktion für leichte Kurskorrekturen und schnelle Wenden
- 3 Ringbegrenzer für Voith-Schneider Antriebe und ähnliches
- Logische Schalter
- Trimmspeicher
- Multikanalfunktion zur Kanalerweiterung für bis zu 14 Zusatzkanäle
- Kanalsequenzer für 3 Kanäle für Klapptriebwerke und Fahrwerksklappen
- Vertauschen der Servobelegung am Empfängerausgang senderseitig und empfängerseitig
|
Technische Daten
Steuerfunktion: 16
Temperaturbereich: -15 ... 55 °C
Antennenlänge: ca. 110 mm
Gesamtgewicht ca.: 1685 g
Frequenz: 2400 ... 2483,5 MHz
Reichweite ca.: 4000 m
Abmessungen ca.: 252 x 252 x 60 mm
Modulation: FHSS
Stromaufnahme: ca. 750 mA
Betriebsspannung: 3,2 ... 4,8 V
|
