Beier LM-IR-16-4 Infrarood Lichtmodul

Pakket Uitbreiding voor Soundmodul USM-RC-2 und den Soundfahrtregler SFR-1.

LM-IR-16-4
Beier LM-IR-16-4 Infrarood Lichtmodul
Beier LM-IR-16-4 Infrarood Lichtmodul
Beier LM-IR-16-4 Infrarood Lichtmodul
Beier LM-IR-16-4 Infrarood Lichtmodul
Beier LM-IR-16-4 Infrarood Lichtmodul
89.95 *Prijzen zijn inclusief btw
Fabrikant BEIER ELEKTRONIK
ArtikelcodeLM-IR-16-4
UITVERKOCHT
De infraroodlichtmodule LM-IR-16-4 is een uitbreidingsmodule voor de modules SFR-1, USM-RC-2 en UFR-1230.

De lichtmodule kan worden gebruikt voor het aansturen van verlichting, servo's en motoren op een (vrachtwagen)trailer.
De signalen worden draadloos verzonden via een infrarooddiode.
Voor de voedingsspanning van de lichtmodule is een aparte accu in de aanhanger of oplegger nodig.

De LM-IR-16-4 heeft 16 schakeluitgangen voor het aansluiten van de verlichting (o.a. lampen en leds).
De lichtsignalen worden doorgestuurd van de hoofdmodule naar de lichtmodule.
Voor de schakeluitgangen 13 - 16 kunnen speciale functies zoals een 1- en 4-kanaals rondomlicht, een 4-kanaals looplicht en verschillende snelheidscamera's worden geselecteerd.
Een exacte toewijzing van de schakeluitgangen in combinatie met de verschillende modules vindt u op pagina 11.
Een motoruitgang kan worden gebruikt voor directe besturing van bijvoorbeeld ondersteuningsmotoren, hellingen of kantelfuncties.

Een optionele schakelaar voor handmatige bediening van de motoruitgang kan ook op de module worden aangesloten.

Er zijn ook 4 servo-uitgangen die kunnen worden gebruikt om verschillende bewegingen aan te sturen.
Toepassingen hiervoor zijn bijvoorbeeld aanhangersteunen, het vergrendelen en ontgrendelen van een zadelpen, stuurbare assen of kantelbewegingen voor een kipper.
Op de servo-uitgangen kunnen ook snelheidsregelaars worden aangesloten om extra motoren aan te sturen.

Bij levering is de lichtmodule klaar voor gebruik met de standaard instellingen.
Met de LM-Teacher software zijn veel instellingen aan te passen en extra opties te selecteren.
Hiervoor wordt de lichtmodule met de datakabel K-USB-2 op een Windows-pc aangesloten.
Om de LM-IR-16-4 via de SFR-1, de USM-RC-2 of de UFR-1230 te kunnen aansturen, moet de lichtmodule geactiveerd worden in de Sound / Drive-Teacher van de hoofdmodule.
Hiervoor is minimaal versie V1.30 van de SFR-1 Sound-Teacher, versie V1.80 van de USM-RC-2 Sound-Teacher en versie V1.30 van de Drive-Teacher nodig.

Beier toebehoren

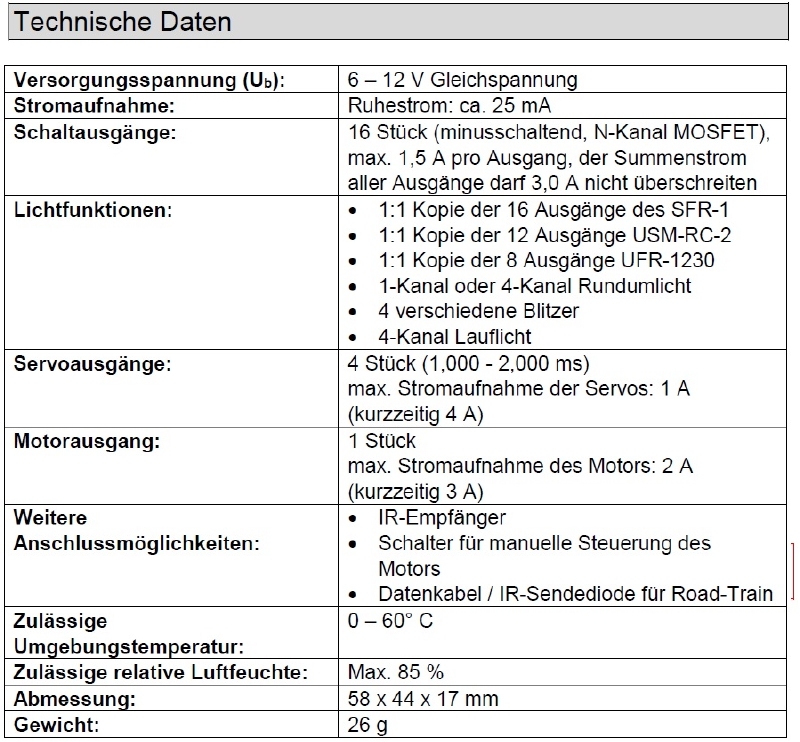

Specificaties
